Máquinas de moldagem por injeção: tipos, componentes, processo e guia de seleção

Máquinas de moldagem por injeção : Seleção, Processo, Ferramentas e Solução de Problemas

A moldagem por injeção é o carro-chefe da fabricação moderna, produzindo de tudo, desde tampas de garrafas e produtos de consumo até caixas de dispositivos médicos. Se você está avalieo produtos para máquinas de moldagem por injeção ou especificar uma nova linha de produção, compreender a máquina, as ferramentas, os materiais e as variáveis do processo pode ajudá-lo a evitar erros dispendiosos e a obter peças consistentes com mais rapidez.

O que é uma máquina de moldagem por injeção?

Um máquina de moldagem por injeção é um sistema de produção que derrete o plástico, injeta-o na cavidade do molde, embala-o sob pressão, resfria-o e ejeta a peça acabada. A direita equipamento de moldagem por injeção pode melhorar a qualidade das peças, reduzir o desperdício e aumentar a eficiência da produção, especialmente para aplicações de alto volume.

Uma típica célula de produção de moldagem por injeção inclui:

• Máquina de moldagem: Unidade de fixação e unidade de injeção
• Molde: Ferramentas de produção que formam a peça
• Manuseio de materiais: Secador, carregador, liquidificador e equipamentos relacionados
• Resfriamento: Equipamento de controle de temperatura de resfriador, termolador e molde
• Automação: Robô, transportador, inspeção visual e sistemas de manuseio de peças

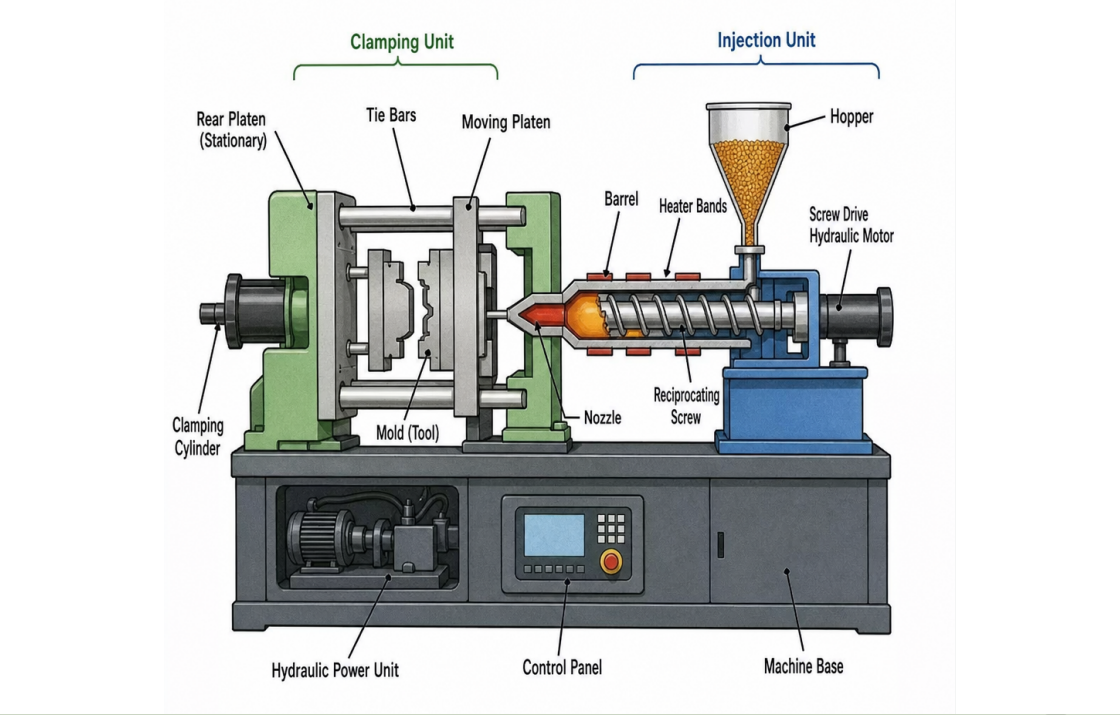

Peças e funções de máquinas de moldagem por injeção

Compreensão máquina de moldagem por injeção parts and functions é importante para solução de problemas, manutenção, seleção de equipamentos e otimização de processos.

Funil e garganta de alimentação

O tremonha armazena e alimenta resina na máquina. A garganta de alimentação transfere material para o barril e deve ser gerenciada adequadamente para evitar formação de pontes ou alimentação inconsistente. Materiais higroscópicos normalmente requerem um secador de materiais antes do processamento.

Beas de barril e aquecedor

O barril contém o parafuso e fornece o ambiente no qual o polímero é fundido. Bandas de aquecimento manter o perfil de temperatura necessário em todo o barril.

Parafuso e anel de verificação

O parafuso plastifica, mistura e mede o polímero. O verifique o anel ajuda a evitar que o material fundido flua para trás durante a injeção, proporcionando um tamanho de injeção consistente e repetibilidade.

Bocal

O bocal transfere o plástico derretido do cilindro para a bucha do canal de entrada do molde. O design e a temperatura do bico devem corresponder ao material, molde e aplicação.

Acionamento da Unidade de Injeção

O injection unit may use tecnologia de acionamento hidráulico, servo-hidráulico ou elétrico para controlar a rotação do parafuso e o movimento da injeção.

Unidade de fixação

O unidade de fixação , incluindo as placas e as barras de ligação, abre e fecha o molde e fornece força de fixação suficiente para resistir à pressão da cavidade durante a injeção e o empacotamento.

Sistema Ejetor

O sistema ejetor remove a peça moldada do núcleo. O tempo e a força adequados do ejetor são essenciais para evitar aderência, deformação, branqueamento por tensão ou danos às peças.

Controles e Sensores

Máquinas modernas usam controladores e sensores para monitorar e regular a pressão de injeção, velocidade, temperatura, posição do parafuso, tempo de ciclo, alarmes e receitas de processo.

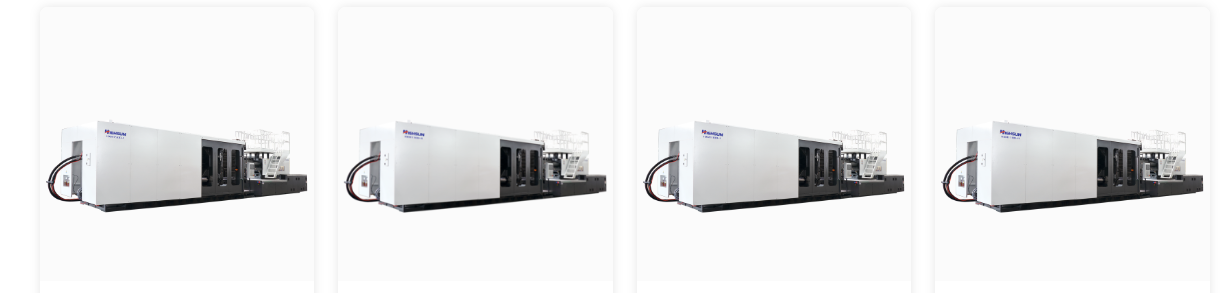

Tipos de máquinas de moldagem por injeção

Ao comparar tipos de máquinas de moldagem por injeção , considere a precisão, velocidade, consumo de energia, material, geometria da peça, volume de produção e ambiente operacional necessários.

Máquinas de moldagem por injeção elétricas vs. hidráulicas

Máquinas injetoras elétricas são comumente selecionados quando alta precisão, repetibilidade, limpeza e eficiência energética são importantes.

As vantagens das máquinas elétricas incluem:

• Alta precisão de posicionamento
• Excelente repetibilidade tiro a tiro
• Menor consumo de energia em muitas aplicações
• Baixo ruído operacional
• Adequação para ambientes de produção limpos e controlados

As possíveis limitações incluem:

• Maior custo inicial do equipamento
• Limitações de aplicação para determinados requisitos de tonelagem muito grande ou de serviço extremo

Máquinas injetoras hidráulicas são amplamente utilizados para peças grandes e aplicações industriais exigentes.

As vantagens incluem:

• Ampla gama de forças de fixação disponíveis
• Parate desempenho para aplicações pesadas
• Capacidade de processo flexível
• Tecnologia estabelecida com ampla experiência em serviços

As possíveis considerações incluem:

• Maior consumo de energia em comparação com muitos sistemas elétricos modernos
• Manutenção de óleo hidráulico
• Maior atenção à limpeza e controle de vazamentos

Máquinas de moldagem por injeção híbrida e servo

Muitas máquinas modernas usam sistemas híbridos ou servo-hidráulicos . Os benefícios da moldagem por injeção com servo acionamento podem incluir:

• Consumo de energia reduzido em comparação com sistemas hidráulicos convencionais
• Controle de movimento mais rápido e preciso
• Menor geração de calor
• Melhor estabilidade do processo
• Melhor controle de aplicações de moldagem exigentes

Máquinas de moldagem por injeção especializadas

Dependendo do aplicação de moldagem por injeção de plástico , pode ser necessário equipamento especializado, incluindo:

• Máquinas de embalagem de alta velocidade
• Máquinas de moldagem multicomponentes e 2K
• Inserir máquinas de moldagem
• Máquinas de moldagem por injeção LSR
• Máquinas de micromoldagem

Especificações da máquina de moldagem por injeção de plástico

O terms máquina de moldagem por injeção de plástico and máquina de injeção de plástico são frequentemente usados de forma intercambiável. Ao comparar equipamentos, entretanto, as especificações de compra devem ser precisas.

Parâmetros importantes incluem:

• Força de fixação: kN ou toneladas
• Tamanho do tiro: gramas ou onças
• Diâmetro do parafuso: milímetros
• Relação L/D do parafuso
• Pressão de injeção
• Velocidade de injeção
• Taxa de plastificação e recuperação
• Dimensões da placa
• Espaçamento entre barras de ligação
• Espessura mínima e máxima do molde
• Máxima luz do dia
• Curso e força do ejetor

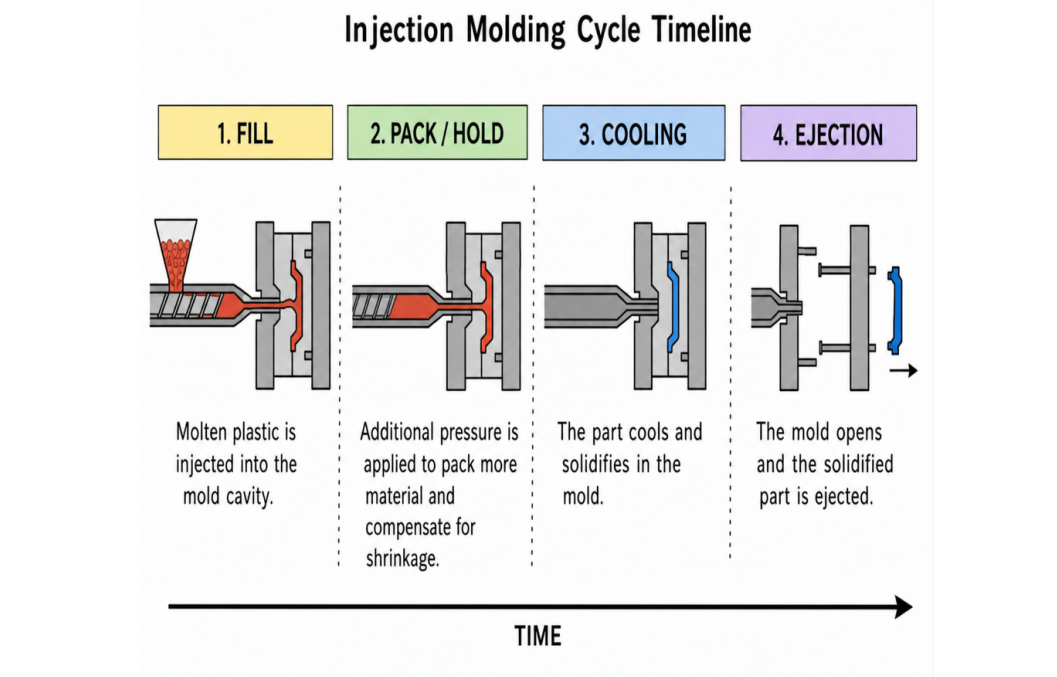

Processo de moldagem por injeção passo a passo

Compreensão the processo de moldagem por injeção passo a passo facilita a identificação das variáveis que influenciam a qualidade e o tempo de ciclo.

1. Preparação de Materiais

Seque a resina quando necessário e mantenha o nível de umidade especificado pelo fabricante. A preparação incorreta do material pode causar abertura, fragilidade, instabilidade dimensional e outros defeitos.

2. Plastificação

O screw rotates and melts the polymer. Contrapressão pode ser ajustado para melhorar a mistura e a consistência do derretimento.

3. Fechamento do molde e construção da braçadeira

O mold closes and the clamp builds sufficient force before injection begins.

4. Preenchimento

O polímero fundido é injetado na cavidade. Velocidade de injeção, pressão, temperatura de fusão, temperatura do molde e comportamento do fluxo todos afetam o desempenho do enchimento.

5. Embalagem e armazenamento

A pressão de compactação e retenção compensa o encolhimento do material enquanto a comporta permanece aberta. O objetivo é atingir o peso e as dimensões exigidas da peça sem estresse excessivo.

6. Resfriamento

O resfriamento costuma ser um dos maiores contribuintes para o tempo total do ciclo. Espessura da parede, temperatura do molde, projeto do canal de resfriamento e fluxo do líquido refrigerante influenciam fortemente o desempenho de resfriamento.

7. Abertura do Molde

O mold opens after sufficient cooling. Controlled mold movement helps prevent part drag, deformation, or vacuum-related sticking.

8. Ejeção e manuseio de peças

Pinos ejetores, ar, robôs ou outros sistemas removem a peça moldada. O manuseio automatizado pode melhorar a consistência e reduzir o tempo de abertura do molde.

9. Repetição do ciclo

O machine returns to the beginning of the cycle. The objective is a janela de processo estável e repetível , em vez de simplesmente alcançar o ciclo mais curto possível.

Exemplos de peças plásticas moldadas por injeção

Diferentes geometrias de peças impõem demandas diferentes à máquina e ao molde.

Recipientes de parede fina

Embalagens de parede fina requerem alta velocidade de injeção, temperatura de fusão estável, ventilação eficaz e tempos de ciclo rápidos .

Caixas de engrenagens

As caixas de engrenagens exigem forte controle dimensional, empacotamento consistente e resfriamento balanceado para minimizar empenamentos.

Conectores

Conectores often require tolerâncias dimensionais restritas, tamanho de injeção consistente, ventilação eficaz e alinhamento confiável do molde .

Componentes Médicos

Componentes médicos podem exigir validação de processos, rastreabilidade de materiais, ambientes de fabricação controlados e dados detalhados de processos .

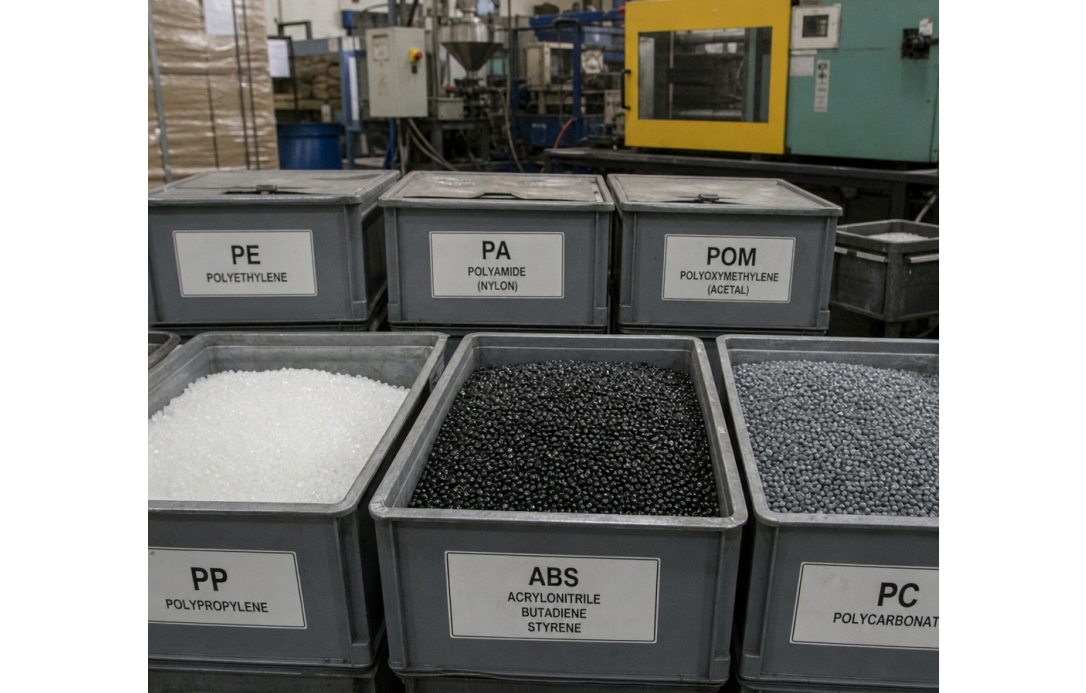

Melhores materiais para moldagem por injeção

Selecionando o melhores materiais para moldagem por injeção depende da resistência mecânica, resistência química, requisitos de temperatura, aparência, estabilidade dimensional, custo e requisitos regulamentares.

PP e PE

Polipropileno (PP) and polietileno (PE) são materiais econômicos com boa resistência química. O PP também é amplamente utilizado para aplicações que requerem dobradiças vivas.

ABS

ABS oferece uma combinação útil de resistência, aparência e processabilidade, tornando-o comum em caixas de consumo e componentes industriais.

PC

Policarbonato (PC) fornece alta resistência ao impacto e pode oferecer excelente transparência, embora geralmente exija condições de processamento mais exigentes do que as resinas convencionais.

PA/Nylon

Poliamida (PA ou Nylon) fornece força e resistência ao desgaste. O controle da umidade e a secagem adequada são particularmente importantes.

POM / Acetal

POM (acetal) oferece baixo atrito, boa estabilidade dimensional e resistência ao desgaste, tornando-o adequado para engrenagens e componentes mecânicos de precisão.

PEEK e PEI

PEEK e PEI são polímeros de engenharia de alto desempenho usados em ambientes exigentes de temperatura, químicos e mecânicos. Eles exigem ferramentas adequadamente projetadas e recursos de processamento em alta temperatura.

Dica: A seleção do material deve sempre ser avaliada juntamente com o projeto da comporta, ventilação, resfriamento, temperatura do molde e as capacidades de pressão e temperatura da máquina.

Guia de projeto de molde multicavidades

A guia de projeto de molde multicavidade devem concentrar-se no aumento da produção sem introduzir excessiva sensibilidade ao processo ou risco de manutenção.

As principais considerações incluem:

• Equilíbrio do corredor: Mantenha um fluxo consistente em todas as cavidades
• Projeto do portão: Controle o cisalhamento, o comportamento de enchimento e o congelamento da porta
• Ventilação: Fornece evacuação eficaz de gás para cada cavidade
• Resfriamento: Mantenha uma temperatura consistente em todas as cavidades
• Integridade da linha de partição: Evite flash e mantenha o alinhamento do molde
• Acesso de manutenção: Pararne as ferramentas de alta cavitação práticas para manutenção

Ao dimensionar de uma ou duas cavidades para 8, 16, 32 ou 64 cavidades , verifique se a máquina de moldagem por injeção possui:

• Capacidade de tiro com almofada apropriada
• Taxa de injeção para preenchimento simultâneo da cavidade
• Capacidade de plastificação
• Força de fixação
• Espaço de montagem do molde

Como escolher uma máquina de moldagem por injeção

Ao determinar como escolher uma máquina de moldagem por injeção , comece com o peça, material e molde , em vez de selecionar uma máquina com base apenas na tonelagem do catálogo.

Requisitos de produção

Definir:

• Umnual production volume
• Tempo de ciclo necessário
• Número de cavidades
• Tempo de atividade esperado
• Taxa de descarte desejada
• Nível de automação necessário

Requisitos de materiais

Avaliar:

• Viscosidade da resina
• Temperatura de fusão
• Temperatura do molde
• Requisitos de secagem
• Conteúdo de reforço ou enchimento
• Características corrosivas ou abrasivas

Força de fixação

Estime o necessário força de fixação com base na área projetada da peça, pressão da cavidade, material e condições do processo. Evite tanto a tonelagem insuficiente como o sobredimensionamento desnecessário.

Tamanho da foto

Selecione uma máquina que possa produzir o tiro necessário, mantendo uma faixa operacional razoável. Evite operar consistentemente nos limites extremos da unidade de injeção.

Velocidade e pressão de injeção

A injeção em alta velocidade pode ser crítica para peças de paredes finas, longos comprimentos de fluxo e padrões de enchimento exigentes . Verifique se a máquina consegue atingir a taxa de injeção necessária sem atingir os limites de pressão ou velocidade.

Dimensões do Molde

Verifique:

• Dimensões da placa
• Espaçamento entre barras de ligação
• Faixa de espessura do molde
• Máxima luz do dia
• Especificações do ejetor
• Capacidade de peso do molde

Monitoramento de Processos

Para aplicações exigentes, considere monitoramento de pressão de cavidade, monitoramento de temperatura, registro de dados, limites de alarme e gerenciamento de receitas .

Compatibilidade de automação

Se a automação for planejada, verifique a compatibilidade com:

• Interfaces de robô
• Ferramentas de fim de braço
• Transportadores
• Inspeção visual
• Separação de peças
• Sistemas de segurança

Comprando uma máquina de moldagem por injeção usada

Se você está procurando por um máquina de moldagem por injeção for sale , avalie a condição da máquina em vez de focar apenas no preço de compra.

Solicitação:

• Horas de execução
• Registros de manutenção
• Medições de desgaste de parafusos e canos
• Condição do óleo hidráulico , quando aplicável
• Versão do controlador
• Condição do sistema elétrico
• Disponibilidade de peças de reposição
• Histórico de serviço
• Prova de repetibilidade do processo

Sempre que possível, opere a máquina com um molde representativo ou com o molde de produção real antes da compra.

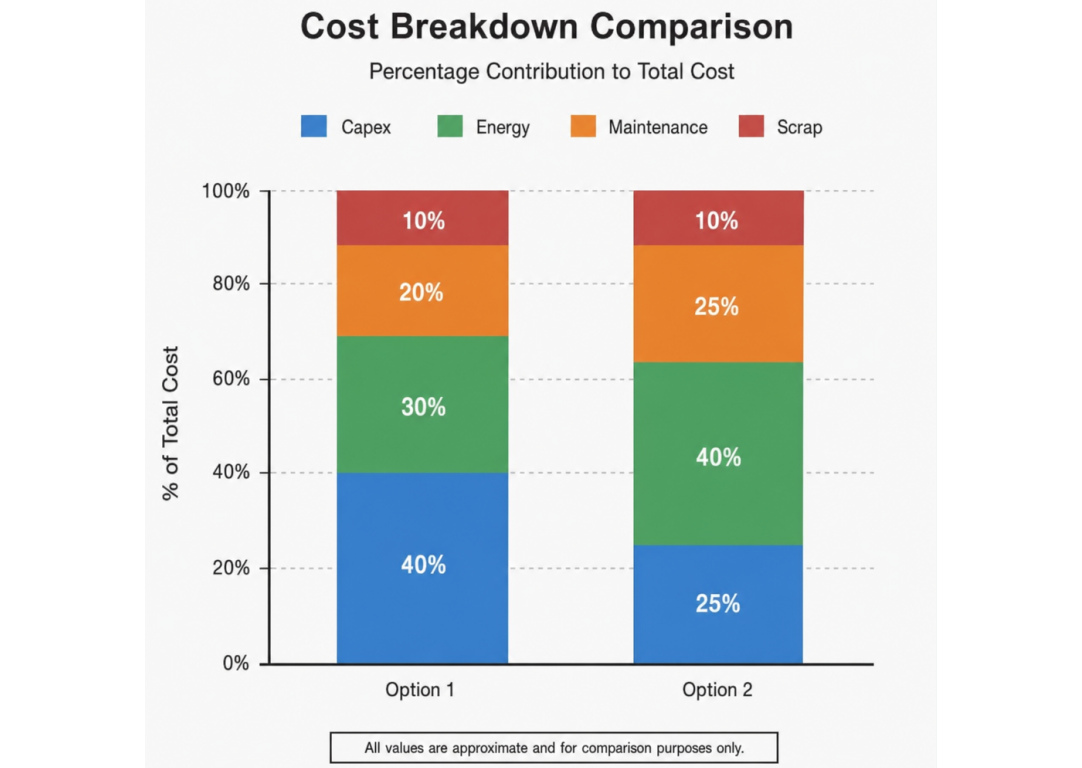

Comparação de custos de máquinas de moldagem por injeção

Um máquina de moldagem por injeção cost comparison deve considerar o custo total de propriedade e não apenas o preço de compra inicial.

Os principais fatores de custo incluem:

• Arquitetura da máquina: elétrica, hidráulica ou híbrida
• Força de fixação
• Capacidade de tiro
• Capacidade de automação
• Sistemas de segurança
• Funções do controlador
• Monitoramento de processos
• Pacotes de precisão
• Cobertura de serviço local
• Garantia
• Disponibilidade de peças de reposição

Considere também custos contínuos, como:

• Consumo de energia
• Requisitos de resfriamento
• Manutenção preventiva
• Peças de reposição
• Treinamento
• Comissionamento
• Tempo de inatividade
• Sucata
• Eficiência de produção

Uma máquina com um preço de compra mais elevado pode ter um perfil económico geral diferente, uma vez que o consumo de energia, a manutenção, a produtividade e o tempo de inatividade são incluídos.

Defeitos e soluções de moldagem por injeção

A maioria dos defeitos de moldagem pode ser atribuída a problemas envolvendo enchimento, embalagem, resfriamento, condição do material, ventilação ou projeto do molde .

Flash

As possíveis causas incluem pressão excessiva na cavidade, força de fixação insuficiente, danos na linha de partição, desalinhamento do molde ou desgaste excessivo.

Verifique:

• Pressão de injeção
• Velocidade de injeção
• Força de fixação
• Condição da linha de partição
• Alinhamento do molde
• Desgaste do molde

Marcas de pia

As possíveis causas incluem vedação insuficiente, congelamento prematuro da comporta, espessura local excessiva da parede ou resfriamento inadequado.

Possíveis ajustes incluem:

• Otimizando a pressão de empacotamento e retenção
• Aumentando o tempo efetivo de embalagem
• Melhorando o design do portão
• Melhorando o resfriamento
• Redução da espessura excessiva das costelas ou da parede

Deformação

Deformação is often related to resfriamento desigual, encolhimento diferencial, orientação molecular excessiva ou empacotamento desequilibrado .

Verifique a simetria da temperatura do molde, o desempenho de resfriamento, as condições de empacotamento e a orientação do fluxo.

Marcas de queimadura

Marcas de queimadura podem indicar gás preso e ventilação inadequada , especialmente perto do final do preenchimento.

Verifique:

• Aberturas de molde
• Limpeza de ventilação
• Velocidade de injeção near the end of fill
• Locais de armadilhas de gás
• Condição material

Splay e listras prateadas

A expansão pode resultar de umidade, cisalhamento excessivo, contaminação ou ventilação deficiente .

Verifique a secagem da resina, o manuseio do material, as condições do parafuso e os parâmetros de processamento.

Linhas de solda

As linhas de solda ocorrem quando frentes de fusão separadas se encontram.

Possíveis melhorias de processo incluem:

• Ajustando a temperatura de fusão
• Ajustando a temperatura do molde
• Otimizando a velocidade de injeção
• Melhorando a ventilação
• Revendo a localização do portão

Solução de problemas de moldagem curta

For moldagem de tiro curto , verifique sistematicamente as seguintes áreas.

1. Material e Secagem

Verifique o tipo de resina, o nível de umidade, a taxa de moagem, o fluxo de material e a condição do sistema de alimentação.

2. Temperatura de fusão

Verifique se a temperatura de fusão está muito baixa e verifique as temperaturas da zona cilíndrica, os termopares, o desempenho do aquecedor e o comportamento de plastificação.

3. Velocidade e pressão de injeção

Determine se a máquina está atingindo seu pressão máxima de injeção ou limite de velocidade antes que a cavidade seja preenchida.

4. Ventilação e armadilhas de gás

Aberturas bloqueadas ou inadequadas podem impedir o enchimento completo. Limpe as aberturas de ventilação existentes e revise os locais dos coletores de gás.

5. Restrições de portões e corredores

Inspecione a comporta, o canal, o canal de entrada e a área do bloco frio quanto a restrições ou dimensões incorretas.

6. Almofada e tamanho do tiro

Verifique o tamanho do tiro, a estabilidade da almofada e o desempenho do anel de verificação. Almofada inconsistente pode indicar um problema na unidade de injeção ou no parafuso/anel de retenção.

Como reduzir o tempo do ciclo de moldagem por injeção

To reduzir o tempo do ciclo de moldagem por injeção , concentre-se principalmente no resfriamento e no manuseio das peças, mantendo a qualidade das peças.

Otimize o resfriamento do molde

Melhore o layout do canal de resfriamento, o fluxo do líquido refrigerante, a turbulência e a proximidade da peça moldada.

Otimizar embalar e guardar

Encurte o pacote e guarde somente após confirmar tempo de congelamento do portão e estabilidade do peso parcial . Reduzir o tempo de retenção de forma muito agressiva pode aumentar as marcas de afundamento, o encolhimento e a variação dimensional.

Melhorar a ventilação

A ventilação eficaz pode permitir um enchimento mais rápido e, ao mesmo tempo, reduzir marcas de queimadura e defeitos de gás aprisionado.

Melhore a automação

Robôs e manuseio automatizado de peças podem fornecer remoção consistente e reduzir atrasos na abertura e fechamento do molde.

Otimizar ejeção

O tempo adequado do ejetor, o curso e a liberação da peça podem evitar travamentos e atrasos desnecessários no ciclo.

Importante: Um ciclo mais curto só representa uma melhoria quando a qualidade permanece estável. Monitorar OEE, taxa de refugo, peso da peça, variação dimensional e tempo de inatividade , não apenas o tempo de ciclo.

Padrões de moldagem por injeção de grau médico

Para componentes médicos regulamentados, padrões de moldagem por injeção de nível médico envolvem muito mais do que produzir peças visualmente aceitáveis.

O planejamento da produção pode incluir:

• Validação do processo IQ/OQ/PQ
• Rastreabilidade de materiais
• Controle de lote
• Manuseio controlado de materiais
• Compatibilidade com salas limpas quando necessário
• Equipamento de medição calibrado
• Gestão de mudanças
• Monitoramento de processos
• Gerenciamento de alarme
• Retenção de dados de produção

Para estas aplicações, a seleção da máquina deve enfatizar repetibilidade, controle de processo, rastreabilidade e captura de dados , não simplesmente fixar a tonelagem.

Conclusão final

A moldagem por injeção bem-sucedida depende do alinhamento dos máquina, molde, material e processo .

O right máquina de moldagem por injeção de plástico deve fornecer força de fixação, capacidade de injeção, compatibilidade de molde, controle de processo e repetibilidade suficientes para a aplicação pretendida. Ao mesmo tempo, o molde deve fornecer enchimento, ventilação, resfriamento e ejeção eficazes.

Use o ciclo de moldagem por injeção— preencher, embalar, esfriar e ejetar —como estrutura para otimização. Quando ocorrerem defeitos, trate-os como sinais de processo que podem apontar para problemas com umidade, pressão, temperatura, fluxo de ar, comportamento do material ou equilíbrio de resfriamento .

Com seleção disciplinada de máquinas, ferramentas bem projetadas, materiais controlados e monitoramento sistemático de processos, os fabricantes podem melhorar repetibilidade, reduza o desperdício, reduza os tempos de ciclo e dimensione a produção com maior confiança .
