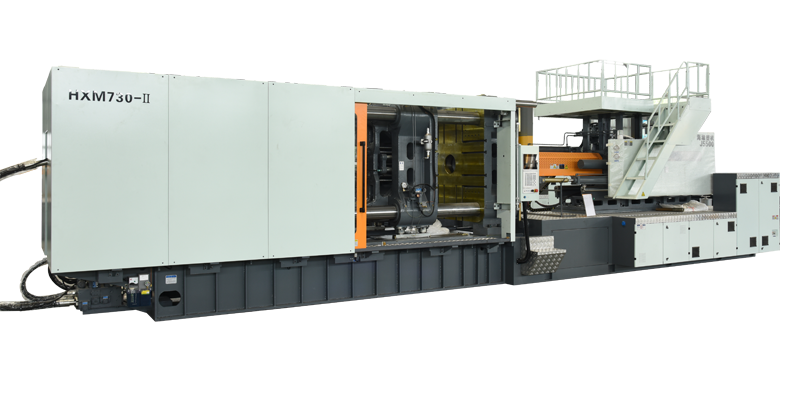

Quais são as características estruturais do modelo do motor de moldagem por injeção?

O template geralmente é template fixo e template mobile. O modelo fixo é dividido em modelo frontal (ou placa de cabeça) e modelo traseiro (placa de cauda). A função do modelo é formar uma moldura rígida com 4 colunas de coring para formar um espaço contendo molde. Ao bloquear o molde, o molde tem que suportar a tensão de flexão e deformação de compressão. Portanto, o modelo deve ter as seguintes características: 1) O modelo é feito de aço fundido ou ferro fundido moído com boa tenacidade e rigidez para garantir tenacidade, rigidez e resistência ao desgaste suficientes. 2) O projeto da estrutura externa e do tamanho do molde é projetar o molde fixo em uma superfície de trabalho plana com estrutura de sustentação da nervura na seção transversal para superar a tensão de flexão que deve ser suportada durante o trabalho. O plano de trabalho do gabarito deve ser recozido, e a rugosidade superficial do processamento mecânico do gabarito não deve ser maior que 1,25 μm. Ao usinar, deve ser dividido em usinagem áspera e acabamento duas vezes para reduzir a deformação após a usinagem e garantir os requisitos de precisão da posição mútua de cada peça. 3) A montagem do molde e da coluna da gola é um ajuste deslizante. O sistema de correspondência H7/f7 é adotado e a precisão de sincronização é relativamente alta. Portanto, os 4 furos de montagem e planos de trabalho no modelo são necessários para serem processados e formados em um único aperto na máquina de perfuração para garantir a precisão da sincronização. Os requisitos de precisão simétrica das linhas centrais dos 4 furos são necessários para garantir os requisitos de precisão não paralelos da superfície de trabalho do modelo e do modelo móvel (a superfície de fixação do molde superior). 4) Adota-se a estrutura deslizante do pé entre o gabarito móvel e a pista deslizante. Entre o pé de deslizamento e a pista, um efeito de molde de óleo é formado por óleo lubrificante para produzir um filme de óleo e formar um bom ajuste deslizante. O dispositivo de ajuste do modelo móvel e o pé deslizante podem ajustes oportunos. Alguns modelos também adicionam correias de aço trilho para evitar o desgaste excessivo entre as araras. Os pés deslizantes comuns têm as seguintes formas de 4. detalhes como segue: ①O dispositivo de ajuste está na parte inferior do modelo móvel, e a folga entre o slide do trilho e o pé deslizante é ajustada através do parafuso de ajuste superior; ②O dispositivo de ajuste também está na parte inferior do modelo móvel, e a folga entre a placa deslizante e o pé deslizante da pista é ajustada através dos parafusos de ajuste superiores e inferiores; ③O dispositivo de ajuste fica na lateral do molde móvel, e a folga entre a placa deslizante e o pé deslizante da pista é ajustada ajustando o parafuso; ④O dispositivo de ajuste fica sob o molde móvel, e o vão é ajustado ajustando-se o ferro inclinado do pé deslizante.
